Asansörlerin belgelendirme ve periyodik muayenesi sırasında kontrol edilen konu başlıklarından biri asansör kuyularının uygunluğudur. Yazımızda asansör kuyularının sağlaması gereken şartları anlatacağız.

Asansör kuyuları EN 81-20 standardında, Binaların Yangından Korunması Hakkında Yönetmeliğinde ve Planlı Alanlar İmar Yönetmeliğinde tanımlanan şartlara göre kontrol edilir. Yapının tasarımında ve asansör montajında bu gereklilikler dikkate alınmalıdır. Aksi takdirde gerek CE belgelendirmesi gerekse periyodik muayenelerinde uygunsuzluk görünecektir.

Aşağıda temel gerekleri bulabilirsiniz. Daha fazla bilgi almak için bize ulaşabilirsiniz.

asansor kuyu gereklilikleriKuyu için genel şartlar:

  • Öncelikle asansör kuyu dibi duvarlarının sızdırmazlık özelliğine sahip olmalıdır. Herhangi bir sıvı sızıntısına izin vermemelidir.
  • Kuyu duvarlarının dayanımı yüksek mukavemetli olmalıdır.
  • Kuyu duvarlarında demir çıkıntılar ve 15 cm ‘ den yüksek çıkıntılar olmamalıdır. Olduğu durumlarda ise 45 °C açı ile pahlanmalıdır.
  • Kuyu duvarları düzgün bir yapıya sahip olmalı ve herhangi bir tuğlalı kısım kalmamalıdır.
  • Asansör kuyusunda farklı teçhizatlara ait kablolar bulunmamalıdır.
  • Kat etek sacları sabitlenmeli ve herhangi bir kuvvet uygulandığında esneme olmamalıdır.
  • Kuyu içi ray konsolları temiz ve bağlantı elemanları eksiksiz olmalıdır.
  • Kuyu içinde aydınlatma elemanları olmalı ve aydınlatmalar korumalı olmalıdır.
  • Asansör kuyusu yangına en az 60 dakika dayanıklı ve yanıcı olmayan malzemeden yapılır.

asansor kuyu gereklilikleriKuyu dibi için genel şartlar

  • Kuyu dibi temiz ve yanıcı madde olmamalıdır.

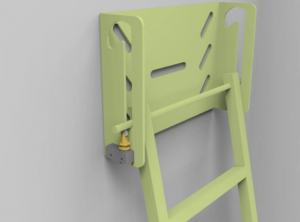

  • Kuyu dibine erişim için gerekli şartları sağlayan , elektrik güvenlik tertibatına sahip katlanır merdiven olmalıdır.
  • Kuyu dibinde herhangi bir açıklık olmamalıdır.
  • Kuyu dibinde aydınlatma anahtarı ve acil stop olması gerekmektedir.
  • Kuyu dibi aydınlatma şiddeti her yerden en az 50 lüks ölçülmelidir.
  • Kuyu dibi ağırlık ve kabin tamponları zemine iyi sabitlenmeli ve herhangi bir esneme olmamalıdır.
  • Kuyu dibi sığınma alanı 50x70x100 cm veya 40x50x200 cm ölçülerinde olmalı ve işaretlenmelidir.
  • Sığınma alanı içerisinde bir adet muayene kumandası olmalıdır. Bu kumanda üzerinde revizyon seti, acil stop, alarm veya haberleşme ve priz çıkışı olmalıdır.
  • Karşı ağırlık etek sacı 300N mukavemete ve kuyu dibinden en az 2,0 m yüksekliğe sahip olmalıdır.
  • Kuyu dibinde bulunan acil stoplar çalışır duruda olmalıdır.
  • Regülatör üzerinde 3 adet halat atma pimi ve halatlar gergin bir halde olmalıdır.

Kuyu üstü için genel şartlarasansor kuyu gereklilikleri

  • Kabin üstünde 50x70x100 cm veya 40x50x200 cm ölçülerinde sığınma alanı sağlanmalı ve belirlenmelidir.
  • Kabin üstünde 1000 N ‘luk kuvvete dayanabilen uygun korkuluklar yapılmalıdır. Bu korkuluklar karşı ağırlık ve kuyu duvarlarına olan mesafelerine göre 70 veya 110 cm olabilir.
  • Kabin üstünde sığınma alanının içerisinde bir kumanda tertibatı bulunmalıdır.
  • Kabin üstünde girişten en fazla 1 m uzaklıkta acil stop ve priz bulunmalıdır.
  • Kabin üstünde en az 5 lüks olacak şekilde acil aydınlatma bulunmalıdır.
  • Kabin üstü durdurma elemanları ( acil stoplar vb. ) çalışır durumda olmalıdır.
  • Karşı ağırlık ve kabine bağlanan halatların, halat şişelerinin bağlantıları çift somun ve kopilyaları takılmalıdır.
  • Kabin üstünde kasnakların olması durumunda, kasnaklar korumalı olmalıdır. Ayrıca kasnaklarda halat atma pimleri bulunmalıdır.
  • Kabin çatısı 2000 N kuvvete dayanabilecek şekilde tasarlanmalıdır.
